AT89C55WD单片机 经典8051内核的集成电路芯片详解

一、引言：集成电路与单片机的世界

集成电路（IC）是现代电子技术的基石，它将成千上万个晶体管、电阻、电容等元件集成在一小块硅片上，实现了电路的小型化、高可靠性和低成本。单片机（Microcontroller Unit, MCU）是集成电路家族中极具代表性的一类芯片，它将中央处理器（CPU）、存储器（ROM/RAM）、定时器/计数器、I/O接口、串行通信等外设集成在单一芯片上，广泛应用于工业控制、消费电子、汽车电子和智能仪表等领域。

在众多单片机型号中，Atmel（现已被Microchip收购）推出的AT89C55WD是一款经典的8051内核单片机，凭借其大容量存储、低功耗和丰富的片上资源，至今仍在许多嵌入式系统中服役。

二、AT89C55WD芯片概述

AT89C55WD是一款低功耗、高性能的8位CMOS微控制器，属于8051系列。它采用Atmel的高密度非易失性存储器技术制造，与工业标准80C51指令集和引脚完全兼容。

主要特性包括：
- 内核：8位8051 CPU，最高工作频率33 MHz
- 程序存储器：20 KB闪存（Flash），可反复擦写1000次（典型值）
- 数据存储器：256字节片内RAM
- I/O口：32个可编程I/O引脚（4个8位端口）
- 定时器/计数器：3个16位定时器/计数器
- 串行通信：全双工UART
- 中断源：8个中断源，6个中断向量
- 看门狗定时器：内置WDT，提高系统可靠性
- 低功耗模式：空闲模式和掉电模式
- 封装：40引脚PDIP、44引脚PLCC、44引脚TQFP
- 工作电压：4.0V至5.5V

AT89C55WD的“WD”后缀表示其带有看门狗定时器（Watchdog Timer），这在工业控制等要求高可靠性的应用中非常重要。

三、内部结构与工作原理

AT89C55WD的内部结构可以划分为以下几个主要部分：

1. CPU核心：执行8051指令集，负责运算和控制。
2. 程序存储器（Flash）：20 KB的Flash用于存储用户程序，可通过并行编程器或串口在线编程（ISP）。
3. 数据存储器（RAM）：256字节的RAM，其中高128字节与特殊功能寄存器（SFR）地址重叠，需通过间接寻址访问。
4. 定时器/计数器：定时器0、定时器1和定时器2，支持定时、计数和波特率发生等功能。
5. 串行口：UART支持同步和异步通信，可用于与PC或其他外设通信。
6. 中断系统：支持外部中断、定时器中断、串口中断等。
7. 看门狗定时器：当程序跑飞时，看门狗溢出可复位系统。
8. I/O端口：P0-P3四个8位双向端口，每个端口都有复用功能。

芯片工作时，CPU从Flash中读取指令，根据指令对RAM、SFR或I/O口进行操作。时钟电路可由外部晶振或内部振荡器提供。复位电路确保上电时芯片从已知状态开始执行。

四、引脚功能与封装

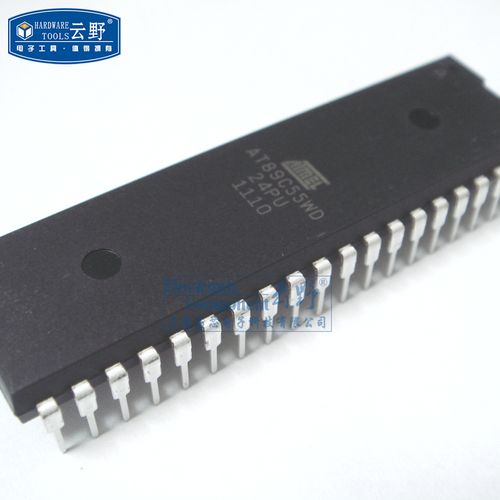

AT89C55WD常见封装为40引脚PDIP，其引脚与标准8051兼容。主要引脚包括：

• P0口（32-39脚）：通用I/O，也可作为低8位地址/数据总线复用。
• P1口（1-8脚）：通用I/O，部分引脚有复用功能（如定时器2）。
• P2口（21-28脚）：通用I/O，也可作为高8位地址总线。
• P3口（10-17脚）：通用I/O，复用功能包括串口、中断、定时器等。
• RST（9脚）：复位输入，高电平有效。
• ALE/PROG（30脚）：地址锁存使能，编程脉冲输入。
• PSEN（29脚）：外部程序存储器读选通。
• EA/VPP（31脚）：外部访问使能，编程电压输入。
• XTAL1、XTAL2（19、18脚）：晶振连接端。
• VCC（40脚）、GND（20脚）：电源和地。

五、开发与应用

5.1 开发工具

• 编程器：用于将程序烧写到Flash中，支持并行或串行编程。
• 编译器：如Keil C51、SDCC等，支持C语言和汇编语言。
• 仿真器：用于在线调试，如Proteus仿真或硬件仿真器。
• downloader：通过串口ISP下载线可方便地更新程序。

5.2 典型应用

AT89C55WD由于其丰富的存储空间、看门狗和低功耗特性，适用于以下领域：

• 工业控制：PLC、电机控制、传感器采集
• 消费电子：家电控制、遥控器、玩具
• 智能仪表：电子秤、温度计、流量计
• 通信设备：调制解调器、协议转换器
• 汽车电子：车窗控制、灯光控制
• 安防系统：报警器、门禁系统

5.3 应用示例：简单温度控制系统

假设使用AT89C55WD构建一个温度控制系统：

• 通过ADC0809采集温度传感器信号
• 使用PID算法计算控制量
• 通过PWM输出驱动加热器
• 利用串口与上位机通信
• 看门狗确保程序稳定运行

代码片段（C51）：
`c
#include

void main() {
while(1) {
// 读取温度
// 计算控制量
// 输出PWM
// 喂狗
WDT_CONTR = 0x35; // 喂狗指令
}
}
`

六、选型对比与替代

与其他8051单片机对比：

| 型号 | Flash | RAM | 定时器 | 看门狗 | 特点 |
|------|-------|-----|--------|--------|------|
| AT89C51 | 4KB | 128B | 2 | 无 | 经典基础型 |
| AT89C52 | 8KB | 256B | 3 | 无 | 通用型 |
| AT89C55WD | 20KB | 256B | 3 | 有 | 大容量带看门狗 |
| STC89C52 | 8KB | 512B | 3 | 有 | 国产增强型 |

替代型号：

• AT89S52：支持ISP，但Flash为8KB，无看门狗（需外部）。
• STC89C54RD+：Flash 16KB，RAM 1280B，带看门狗和ISP，价格低廉。
• P89V51RD2：NXP产品，Flash 64KB，RAM 1KB，带看门狗。

七、

AT89C55WD是一款功能均衡、可靠性高的8051内核单片机，其20KB Flash、256B RAM、看门狗定时器和低功耗模式使其在工业控制、智能仪表等领域占有一席之地。尽管当前ARM Cortex-M等32位MCU已成主流，但AT89C55WD凭借成熟的生态、简单的架构和稳定的供货，仍然是许多工程师入门和产品维护的首选。掌握这款芯片，有助于理解单片机的基本原理和嵌入式系统的开发流程。

随着物联网和智能硬件的兴起，经典8051单片机也在不断演进，但AT89C55WD作为一代经典，其设计思想和使用方法仍值得学习和借鉴。
