集成电路芯片封装 从材料、技术到发展全景介绍

集成电路芯片，俗称“芯片”，是现代电子产品的核心。从晶圆上切割下来的裸芯片极其脆弱，无法直接使用。芯片封装，就是为裸芯片提供物理保护、电气连接和散热通道的关键环节。本文将围绕集成电路芯片封装，介绍常用材料、主流技术以及其在电子系统中的作用。

一、芯片封装的核心作用

• 物理保护：防止芯片受机械冲击、湿气、化学腐蚀和光照等环境影响。
• 电气连接：将芯片内部微小的电路信号引出到外部电路板（PCB）。
• 散热通路：将芯片工作产生的热量传导出去，保证性能与寿命。
• 尺寸匹配与标准化：将纳米级芯片特征转换为毫米级的封装引脚或焊球，兼容标准组装工艺。

二、封装常用材料

1. 基板材料

• 有机基板：如BT树脂、环氧树脂，广泛用于BGA、CSP等，成本低、易加工。
• 陶瓷基板：如氧化铝、氮化铝，导热好、耐高温，用于高可靠性领域（航天、军工）。
• 引线框架：铜合金或铁镍合金，用于传统QFP、DIP等封装，兼作散热和电极。

2. 互连材料

• 金线、铜线、铝线：引线键合的核心材料，铜线成本低、导电好，但易氧化。
• 焊球/焊料：SnAgCu等无铅焊料，用于倒装芯片和BGA的电气与机械连接。

3. 封装壳体与密封材料

• 塑封料：环氧树脂加硅微粉，占比超90%，成本低、绝缘性好。
• 金属/陶瓷外壳：气密性封装，用于光电器件、高可靠集成电路。

三、主流封装技术

1. 引线键合（Wire Bonding）

最成熟的互连技术，用细金属线连接芯片焊盘与基板。分立器件、MCU、存储器等广泛使用。成本低，但寄生电感较大，高密度受限。

2. 倒装芯片（Flip Chip）

芯片面朝下，通过焊球阵列直接焊接在基板上。优点：短互连、低电感、高I/O密度。用于高性能CPU、GPU、FPGA。

3. 晶圆级封装（WLP）

在晶圆上完成大部分封装步骤后再切割。尺寸接近芯片本身，适用于移动设备、MEMS、射频器件。

4. 2.5D/3D封装

• 2.5D：芯片通过硅中介层（Interposer）并排互连，如HBM显存与GPU集成。
• 3D：芯片垂直堆叠，通过硅通孔（TSV）连接。存储器堆叠（HBM）、图像传感器应用普遍。

5. 系统级封装（SiP）

将多种功能芯片（处理器、存储器、传感器、无源器件）集成在一个封装内。适合可穿戴设备、IoT模块，兼顾小型化与异构集成。

四、封装技术演进趋势

• 高密度化：凸点间距不断缩小，从150μm向30μm以下发展，TSV密度提升。
• 异构集成：不同工艺、不同材料的芯片通过先进封装集成，延续摩尔定律。
• Chiplet（芯粒）模式：将大芯片拆分为小芯粒，提高良率并灵活组合，AMD、Intel已规模应用。
• 散热挑战：功率密度上升推动封装内液冷、均热板、高导热界面材料的研究。

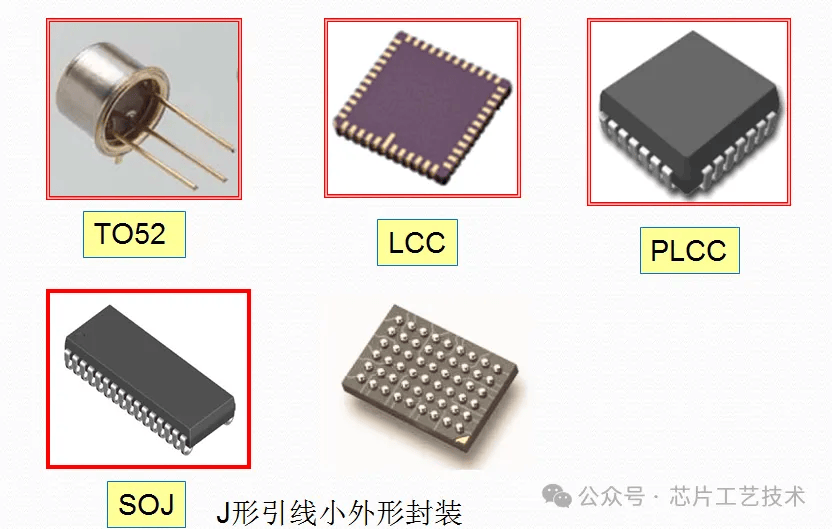

五、典型封装形式对照

| 封装形式 | 引脚/焊球间距 | 典型应用 |
|---------|---------------|----------|
| DIP | 2.54mm | 老式逻辑IC、8051单片机 |
| QFP | 0.4–1.0mm | 微控制器、低端处理器 |
| BGA | 0.5–1.27mm | CPU、FPGA、高端芯片组 |
| CSP | 0.4mm以下 | 手机芯片、闪存 |
| FCBGA | 0.3–1.0mm | 高性能计算、服务器GPU |
| WLCSP | 0.2–0.5mm | 射频、电源管理、MEMS |

六、

集成电路芯片封装已经从单纯的“保护外壳”演变为决定系统性能、功耗、体积和成本的核心技术。材料科学（高导热塑封料、新型基板）与先进封装技术（Flip Chip、2.5D/3D、SiP、Chiplet）互相驱动，支撑着5G、人工智能、自动驾驶和数据中心的发展。理解封装材料与技术的全景，有助于在整个电子产业链中做出合理的选型与设计。
